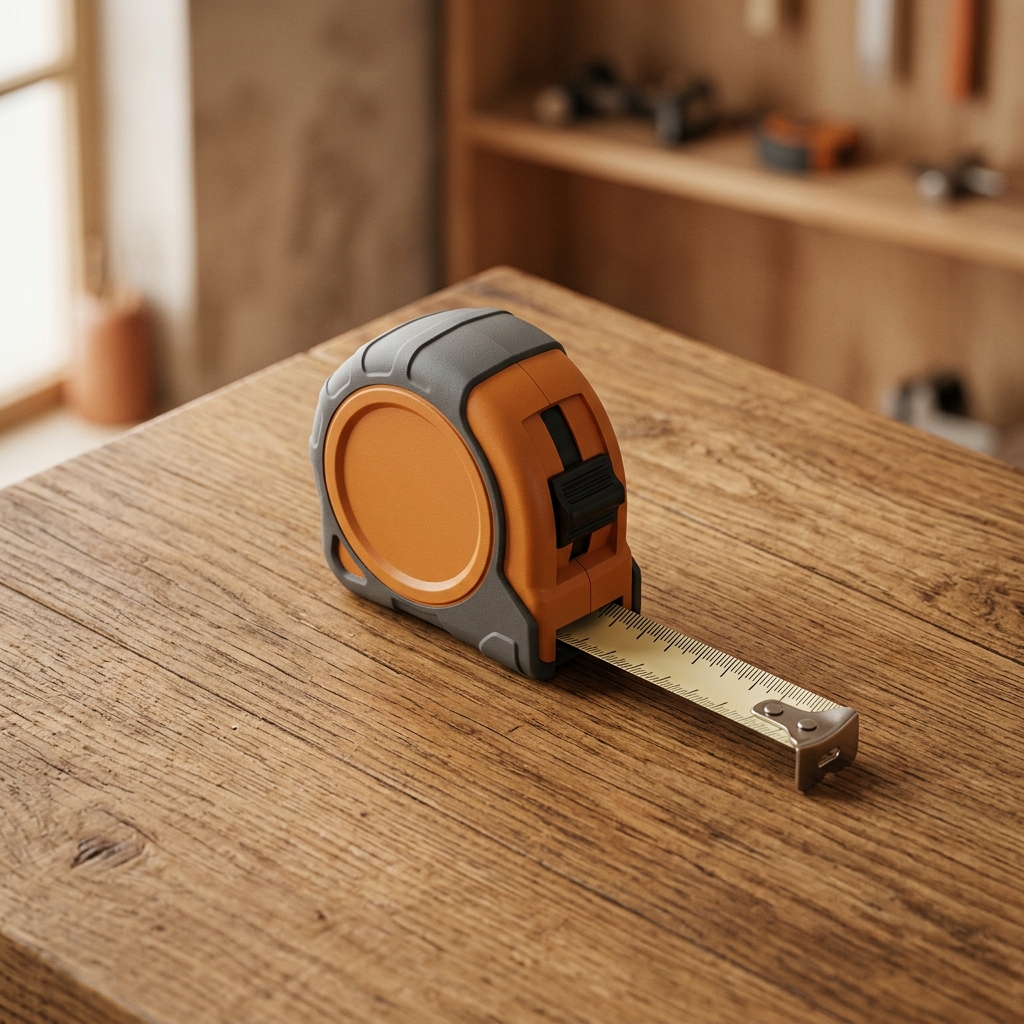

コンベックス（巻尺・メジャー）とは？
正確な寸法を測るために欠かせない、建築現場の基本スケール
【超解説】とても簡単に言うと何か？
建設現場で「長さ」を測るための金属製の巻尺です。すべての工事は
「測る」ことから始まるため、どんな職種の職人でも腰ベルトに必ず1つ付けている最も基本的な
道具です。
1. 基本概要
そもそも何か
コンベックスは、薄い金属テープを内部のバネで巻き取る構造の携帯型の巻尺（スケール）です。
テープは断面が凸状に湾曲しており、引き出しても自立して折れ曲がらないのが特徴です。
なぜ必要なのか
建設現場では柱の間隔、配管の長さ、配線のルート、床の面積など、
あらゆる作業で「正確な寸法」が必要です。1mm単位の精度が
求められるため、プロ用の測定工具は不可欠です。
2. 構造や原理
内部構造（特徴的な構造）
本体ケースの中にゼンマイバネがあり、テープを引き出すと自動的に
巻き戻る力が働きます。テープの先端にはL字型のツメ（爪）が付いており、測定対象物に
引っ掛けて固定します。
作動原理
テープ先端のツメは、引っ掛けて測る場合と押し当てて測る場合で
ツメの厚み分だけ前後に動きます。これにより、どちらの測り方でも
正確な寸法が出るように設計されています（ゼロ点補正機能）。
3. 素材・形状・規格
外観形状と素材
テープはステンレスまたはスチール製でナイロンコーティングされています。
本体ケースはABS樹脂やラバーグリップで覆われ、落下衝撃に耐えます。
ベルトクリップ付きで腰に装着します。
種類や関連規格
JIS B 7512で精度が規定されており、1級と2級があります。プロ用は
テープ幅25mm・長さ5.5mが標準的で、内装用は19mm幅・3.5m、土木用は7.5mや10mの長尺タイプが
使われます。
4. 主に使用されている場所
使用される施設
住宅・ビル・工場・商業施設など建設現場のすべて、そして一般家庭のDIYでも最も普及している
測定道具です。
具体的な設置位置
職人の腰ベルトのホルダーに常時クリップで装着されています。
現場では材料加工場、墨出し作業、検査時の寸法確認などあらゆる場面で使用されます。
5. メリット・デメリット
メリット（長所）
軽量でコンパクト、片手で操作でき、テープの自立性により一人でもある程度の距離を測れます。
価格も手頃で交換しやすく、すべての職種に対応する万能な測定器です。
デメリット（短所・弱点）
長距離（5m以上）では一人での測定が困難で、テープがたわんで誤差が生じます。水に濡れると
錆びてテープの巻き取りが悪くなります。落下するとケースが割れて使用不能になります。
6. コスト・価格の目安
導入や更新にかかる費用
プロ用のコンベックスは1個1,500円〜3,500円程度です。高精度のJIS1級品や、落下耐久性を
高めた衝撃吸収モデルは3,000円〜5,000円程度です。
おおよその相場
- 標準品（5.5m）: 1,500〜3,500円
- 高精度・高耐久品: 3,000〜5,000円
7. 更新周期と注意点・絶対にやってはいけない悪い使用方法
更新周期（推奨交換時期）
テープの目盛りが擦れて読めなくなる、巻き取りバネが弱くなる、
ロック機構が効かなくなるなどの症状が出たら交換時期です。プロの使用頻度では半年〜1年で
交換することが多いです。
絶対にやってはいけない悪い使用方法
テープを引き出したまま急に手を
離して勢いよく巻き取らせること、
テープの先端のツメを
ペンチで曲げて調整すること、
濡れたまま放置することです。
悪い使用方法をするとどうなるか（末路）
テープを勢いよく巻き取ると先端のツメが弾丸のように飛んで
手や顔を切る怪我が多発しています。ツメを曲げるとゼロ点がズレて
以降すべての測定値が狂います。
8. 関連機器・材料の紹介
-
レーザー距離計:
レーザーで瞬時に距離を測る
デジタル測定器。長距離に最適。
▶ 詳細記事はこちら -
水平器（レベル）:
水平・垂直を確認するための
気泡管式の測定工具。
▶ 詳細記事はこちら
9. 多角的なQ&A（20連発）
家庭用にはどのサイズを買うべき？
3.5m〜5.5mのコンベックスが1つあれば家庭内の測定はほぼすべてカバーできます。
テープ幅は19mm以上あると自立して使いやすいです。
先端のツメが動くのは壊れてる？
壊れていません。引っ掛けて測る時と押し当てて測る時の誤差を
自動で補正する正常な機能です。無理に固定しないでください。
巻き取りが遅くなってきました
内部のバネが劣化しています。分解修理は困難なため買い替え時期と考えてください。
テープが戻りきらなくなったら危険なので即交換です。
裏面の目盛りは何に使うの？
テープの裏面に「尺相当目盛」がある製品は、大工さんが尺貫法
（しゃっかんほう）で測定する際に使います。一般の方は表のcm目盛り
だけで問題ありません。
100均のメジャーとの違いは？
精度、テープの自立性、巻き取りバネの耐久性が全く異なります。
プロ用は引き出したテープが2m以上真っすぐ自立しますが100均品は30cmで折れます。
テープ幅25mmと19mmの使い分け
25mmは自立性が高く一人での測定が楽なため外回りの職人に人気です。19mmは軽くて
小回りが利くため内装職人に好まれます。
落下で壊れにくいコンベックスは？
ラバーグリップ付きの衝撃吸収型モデルが各メーカーから出ています。
1m程度の落下なら問題なく使えるものが増えています。
墨出しの基準点からの測定のコツ
基準点にツメを引っ掛けたらテープをピンと張り、目線をテープの真上に持ってきて
目盛りを読みます。斜めから見ると視差で誤差が出ます。
マグネット付きは使えますか？
ツメにマグネットが付いたタイプは鉄骨や金属面にピタッとくっつくため
一人でも楽に測れます。設備工事や鉄骨工事で重宝します。
テープが折れて切れた場合は？
テープが折れると金属の端が非常に鋭利になり、手を深く切る危険があります。折れ癖が
ついたコンベックスは即廃棄して新品に交換してください。
検査用の測定器は何を使うべき？
竣工検査や中間検査ではJIS1級のコンベックスを使用し、検査記録に使用器具の型番と
校正状況を記録してください。
職人の測定ミスを減らすには？
「声出し確認」を徹底させます。測定した寸法を必ず声に出して読み上げ、記録者と照合する
ダブルチェック体制が有効です。
レーザー距離計に置き換えるべき？
レーザー距離計は長距離や面積の測定に便利ですが、短い寸法や
細かい位置合わせにはコンベックスが必要です。両方を使い分けるのがベストです。
測定誤差の許容範囲は？
JIS1級のコンベックスの許容差は1mあたり±0.5mmです。建築工事の一般的な許容誤差は
±3mm程度ですので十分な精度があります。
現場で複数の職人が使う場合
全員が同じメーカー・同じ精度のコンベックスを使うことが理想です。
異なる精度の工具を混在させると微妙な寸法の食い違いが発生します。
コンベックスの管理台帳は必要？
検査に使用するJIS1級品は校正管理が必要なため、台帳で購入日と使用状況を
管理してください。
大量購入時のおすすめは？
タジマ、コメロン、原度器がプロ用として定評があります。現場の数に合わせてまとめ買い
すると単価が下がります。
雨の日に使った後のケアは？
テープを全て引き出して乾いた布で水分を拭き取り、完全に乾燥させてから巻き戻して
ください。錆びると目盛りが読めなくなります。
廃棄のタイミングは？
目盛りの擦れ、テープの折れ癖、ロック不良、巻き取り不良のいずれかが出たら廃棄です。
消耗品と割り切って早めに交換してください。
校正は必要ですか？
一般の施工用途では定期校正は不要ですが、品質検査に使う場合は
鋼製巻尺（基準器）との照合を年1回程度行うことを推奨します。
